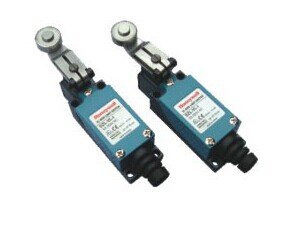

SZL-VL系列閥門行程開關

概述

新型的SZL-VL系列限位開關是一種低成本的檢測元件，適合于許多種狹小的安裝環境。開關堅固耐用，并有多種執行件可選，適用多種應用。加大的接線空間合特殊的接線護套使安裝更方便。

特點

減小了安裝空間，增大了接線空間。單刀雙擲雙斷電路，5A電流容量。鑄鐵本體，塑料罩殼。標準安裝尺寸。電流負載能力10A。特長機械壽命帶位置指示，便于調節、保養、防油、防水、防塵結構，帶電纜護套、UL，CSA，CE認證、IP64防護等級。
特性參數

觸點材料、類型金包銀，單刀，雙擲，雙斷執行件類型參見選型指南操作速度柱塞型：0.1mm～1m/s l轉桿型：1mm～1m/s動作頻率柱塞式：120次/分；轉桿式：60次/分觸點電阻最大15毫歐（初始值）斷路電阻最小100兆歐（在500VDC測量）耐電壓同極接間點：1，000VA異極接點與其他金屬件之間：2，200VA異極接點與地之間：2，000VA使用壽命機械：10，000，000次（在最大動作頻率下測量）電氣：300，000次（在額定電阻負載下測量）氖燈壽命：20，000小時沖擊自有位置：最大10G；在極限位置，最大30G振動10～55Hz，1.5 倍復振幅（不包括彈簧棒類產品）環境溫度-20to60℃環境濕度Max.95%RH包裝及重量10只一包裝，每只SZL-VL-A約149克認證C-UL，CSA，CE密封等級IP64應用
閥門行程控制
電氣參數
型號（類型）額定電壓（V）純阻性負載感性負載（功率因數0.4）標準型AC125V5A3AAC250V5A2ADC125V0.4A0.1A帶氖燈AC125V5A3AAC240V5A2A帶LED燈DC24V3A-動作特性參數
型號最大動作力O.F.(gf)最小釋放R.F(gf)最大預行程P.T.(mm)最小過行程O.T(Mm)最大差動行程最小全行程固定桿側旋轉6005020751095可調桿側旋轉342～80021～5020751095可調金屬棒旋轉203～80012～5020751095頂部柱塞9001501.540.75.5正交滾輪柱塞9001501.540.75.5滾輪柱塞9001501.540.75.5塑料彈性棒90-3020-50彈簧鋼絲90-3020-50
