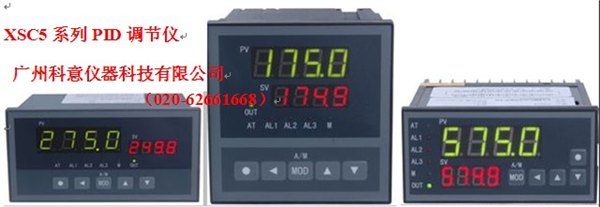

ＸＳＣ５　ＰＩＤ調節儀　說明 ①　基本誤差優于±０．２％Ｆ·Ｓ，１６位Ａ／Ｄ轉換器，測控周期０．２秒，自整定 ②　抗設計，抑制現場的繼電器、接觸器等產生的快速脈沖群和其它電磁，抗能力達到ＩＩＩ級 ③　輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等 ④　外形尺寸：１６０×８０（橫／豎），９６×９６，９６×４８（橫／豎），７２×７２，４８×４８ ⑤　儀表電源：２２０Ｖ　ＡＣ，（９～３０）Ｖ　ＤＣ ⑥　手／自動切換 ＸＳＣ５　ＰＩＤ調節儀　基本配置 雙顯示、控制輸出 ＸＳＣ５　ＰＩＤ調節儀　擴展功能 ①　報警輸出：１６０×８０，９６×９６，９６×４８三種尺寸最多可加３點；７２×７２，４８×４８可加１點 ②　變送輸出 ③　外供電源（２４Ｖ或１２Ｖ） ④　通訊接口：ＲＳ　２３２或ＲＳ　４８５ ＸＳＣ５　ＰＩＤ調節儀　選型表 內容 代碼說明 ＸＳＣ５／ ＰＩＤ智能調節儀　，　雙顯示、控制輸出 外形 尺寸 Ａ— １６０（Ｗ）×８０（Ｈ）×１２５（Ｌ）　或８０（Ｗ）×１６０（Ｈ）×１２５（Ｌ） Ｂ— ９６（Ｗ）×９６（Ｈ）×１１２（Ｌ） Ｃ— ９６（Ｗ）×４８（Ｈ）×１１２（Ｌ）　或４８（Ｗ）×９６（Ｈ）×１１２（Ｌ） Ｄ－ ７２（Ｗ）×７２（Ｈ）×１１２（Ｌ）　（限ＸＳＣ５） Ｅ— ４８（Ｗ）×４８（Ｈ）×１１２（Ｌ）　（限ＸＳＣ５） 面板形式 Ｈ 橫式 Ｓ 豎式 Ｆ 方形 輸入信號 （其它輸入信號訂貨時說明） Ｅ 熱電偶Ｋ、Ｓ、Ｒ、Ｂ、Ｎ、Ｅ、Ｊ、Ｔ或輻射感溫計 Ｒ 熱電阻Ｐｔ１００、Ｃｕ１００、Ｃｕ５０、ＢＡ１、ＢＡ２、Ｇ５３或電阻 Ｉ 直流電流（４～２０）ｍＡ、（０～１０）ｍＡ或（０～２０）ｍＡ Ｖ 直流電壓（０～５）Ｖ、（１～５）Ｖ Ｍ 直流ｍＶ（訂貨注明范圍） Ｗ 電位器５００Ω～５０００Ω Ｌ 遠傳壓力表 報警點數量 Ｔ□ Ｔ０：無報警　Ｔ１～Ｔ３：１～３點報警 控制輸出 Ｃ０ 無輸出 Ｃ１ 電流輸出（４～２０）ｍＡ、（０～１０）ｍＡ或（０～２０）ｍＡ Ｃ２ 電壓輸出（０～５）Ｖ、（１～５）Ｖ Ｃ３ 電壓輸出（０～１０）Ｖ Ｃ４ 固態繼電器驅動電壓輸出 Ｃ５ 可控硅無觸點常開式輸出 Ｃ６ 可控硅過零觸發輸出 Ｃ７ 繼電器觸點開關輸出 變送輸出 （獨立供電，全隔離。１０位Ｄ／Ａ，誤差小于±０．５％，或１２位Ｄ／Ａ，誤差小于±０．２％） Ａ０ 無輸出 Ａ１ 電流輸出（４～２０）ｍＡ、（０～１０）ｍＡ或（０～２０）ｍＡ Ａ２ 電壓輸出（０～５）Ｖ、（１～５）Ｖ Ａ３ 電壓輸出（０～１０）Ｖ Ａ４ 其它輸出 外供電源 Ｂ０ 無外供電源 Ｂ１ 外供　２４Ｖ　ＤＣ Ｂ２ 外供　１２Ｖ　ＤＣ Ｂ３ 外供精密電壓源 Ｂ４ 外供精密恒流源 Ｂ５ 其它 通訊接口 （獨立供電，全隔離，２４００～１９．２Ｋ儀表地址０～９９，應答延遲小于５００μｓ） Ｓ０ 無通訊接口 Ｓ１ ＲＳ－２３２接口 Ｓ２ ＲＳ－４８５接口 儀表電源 Ｖ０ ２２０Ｖ　ＡＣ Ｖ１ ２４Ｖ　ＤＣ Ｖ２ １２Ｖ　ＤＣ Ｖ３ 其它
