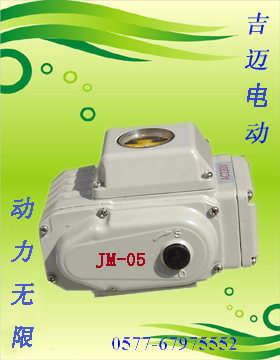

JM-05電動執行器詳細說明
JM系列電動閥門執行器，以其新穎獨特的設計、先進而精湛的技術工藝、優質的進口零部件、科學嚴謹?shù)馁|(zhì)量檢測，在國內外的閥門自動化制造別具一格。而JM系列電子式電動閥門執行器，將閥門電動裝置的精度化、數字化、智能化推向一個嶄新的階段，成為液體自動化控制行業后起之秀。
JM系列產品主要有開關式、反饋式、調節式（電子式）三大類，它可與各種球閥、蝶閥等回轉型閥門想匹配。輸出力矩從50Nm-2000Nm.。重量輕（相當于同類產品的1/3）。外形精巧美觀、結構緊湊、易于安裝、智能控制、數字設定、數顯閥位、無需維護及使用安全等諸多優點。
JM-05電動執行器零部件概述
零部件名稱 特點
電動機 啟動力矩大，轉動慣量小，噪音低、溫升小。

蝸輪輸出軸 一體化設計，避免了鍵鏈接的間隙，傳動精度更高，采用特殊的銅合金鍛造，強度高，耐磨性好，更能滿足執行機構輸出軸長期大力矩，正反轉動的工作情況。
軸承 傳動更流暢，使用壽命更長久
蓋螺釘 機體各蓋用的螺釘在箱體上，當卸下蓋時，螺釘不脫落，以防止丟失。
開關 通斷更靈敏，安全有保障
電位器 電阻信號線性輸出，靈敏度高，能有效控制閥門的開啟精度。

智能模塊 采用以工業單片機為核心的智能信號采集控制模塊，集信號采集、處理、反饋、控制于一體。采用先進混合集成電路，穩定性好，控制精度高達1/1000。體積小，安裝簡便，操作簡單。

JM-05電動執行器性能參數
電源 DC24V AC24V AC110V AC220V AC380V
電機功率 15W
額定電流 2A 2.2A 0.48A 0.24A 0.15A
輸出力矩 30 N·M 50 N·M
運行時間 10S 15/30/60S
電路控制 JM   JMS   JMR  JMP
轉角角度 0～90°
重量 2.2Kg
耐壓等級. 1500VAC/1分鐘
防護等級 IP-67
環境溫度 -25℃～60℃（其它溫度可定做）
安裝角度 任意角度
箱體材質 鋁合金壓鑄件
選裝功能 過力矩保護、加熱除濕器


JM-05電動執行器通用選型表
產品型號 輸出力矩 動作時間 電源 軟密封蝶閥（1.6Mpa） 硬密封蝶閥（1.6Mpa） 軟密封球閥（1.6Mpa） 通風蝶閥（0.1 Mpa）


JM-05

50N·M

20/30S AC24V
110V、220V、380V、DC24V

≦DN65

≦DN40

≦DN40

≦DN80

備注：因閥門種類繁多，同種規格型號的閥門，不同的生產廠家，不同的優勝環境，閥門實際工作扭矩也各不同，因此，建議在選擇電動執行器型號時，應當以執行器額定輸出力矩的60％～80％為閥門的工作扭矩。
JM-05電動執行器主要連接尺寸

JM電動執行器（開關型）線路圖
