深圳市科隆機電有限公司

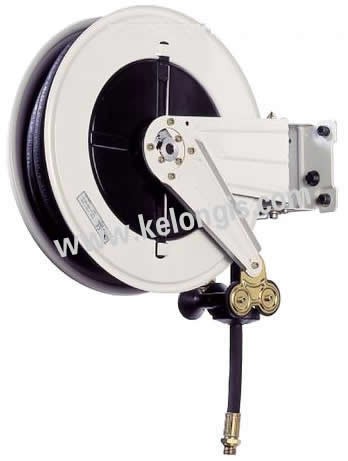

022系列高壓冷(熱)水卷管盤
 產品特點：
型號 Art.022(s) Art.221(s Art.215(s)
軟管規格:  1/2" 10米  3/8" 12米 1/4" 15米
軟管材料:： SAE100R1  SAE100R1  SAE100R1
工 作 壓 力： <260 Bar  <260 Bar  <260 Bar
進口尺寸:  1/2".NPT 3/8". NPT 1/4".NPT
重量N/G:  24/25.5Kg 25/26.5Kg  26/27.5Kg

連接軟管： 將系統管路與卷管盤連接起來 1m 1/4” F/F 600 bar

備注：型號后面帶有S的是可搖擺式卷盤


■卷管盤旋轉軸為304不銹鋼，其它材質為硬質鋼結構，
防腐粉末涂層，壽命長，可全面滿足車間、 廠礦、汽
修站要求
■滑輪式進管口避免軟管磨損
■限位器可在任何位置固定軟管，使之到達滿意長度
■可調雙支撐安裝臂,帶加強筋，可提供多種安裝位置


多種安裝方式：


安裝尺寸：



系統應用：




附：我公司生產的系列卷管器介紹：




    我公司生產的自動軟轉盤，采用國際先進技術及工藝要求生產而成。
    該產品分為稀油、黃油、水、氣體四大類，被廣泛應用于汽車修理養護，工業、農業、醫藥等行業，它的主要特點是節省空間，省時省力，工作環境清潔整齊，提高工作效率。
 該產品全部采用進口優質碳素鋼或不銹鋼材料經先進的模具化生產制造，其核心部件經先進的CNC精密加工中心，經電腦編程一次加工而成。確保了零部件的精度。
    1、適用于稀油輸送的軟管盤：
        管徑1/2英寸，軟管長10M-20M，工作壓力13MPa，短管長0.6M，1/2”接頭。
    2、適用于黃油輸送：
        口徑1/4英寸，軟管長10M-12M，工作壓力40MPa,短管長0 .6M，口徑1/4英寸,1/4”接頭。
    3．適用于空氣：
        口徑3/8英寸，軟管10M-30M,工作壓力2MPa 。
    4、 適用于水：
        該產品核心部件采用優質不銹鋼制造，口徑1/2英寸，軟管長10M-12M，工作壓力13MPa，短管長0.6M，口徑1/2英寸，1/2”接頭。
    5、稀油、黃油、壓縮空氣三聯件組合一體化，該組件主要用于汽車修理廠，它是由一個供油，供氣中心，提供氣源及油品，通過管路聯接，構成一個完善的供油供氣系統，方便了用戶，實現了不同油品及壓縮空氣，同時在一個組件上供應不方便條件，提高了工效，節省時間，深受用戶好評。


------------------------------------------------------------------------
