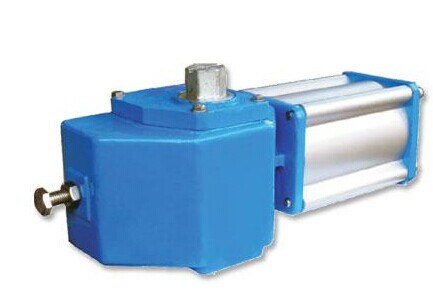

派沃爾（T&P)Power Valve  ZSQ系列氣動執行機構
造紙行業專用氣動執行機構
ZSQ系列氣動執行機構是我公司吸取國外先進技術加以改進、設計開發的產品；它是控制閥門開關的動力源。它與定位器或限位開關、電磁閥配套使用，可實現過程開、關控制。氣動執行機構采用壓縮空氣作動力源，通過活塞的往復帶動曲臂進行回轉，達到使閥門自動啟閉。特別適用于造紙行業。
工作原理
當壓縮空氣從氣口進入氣缸活塞時，使活塞推動活塞桿向右移動，再通過連桿帶動曲臂作逆時針方向旋轉90度；反之當壓縮空氣從氣口進入氣缸活塞時，使活塞推動活塞桿向左移動，再通過連桿帶動曲臂作順時針旋轉90度。可以從兩端調整微量角度（±50），松動螺母擰動調節螺栓調整到所需角度，鎖緊螺母。
特點

氣動執行器為雙作用式。 氣動執行機構采用活塞式氣缸及曲臂轉換結構，具有輸出力矩大、體積小，采用全密封防水設計，防護等級高。 所有滑動部件采用進口邊界軸承，氟碳異向帶，保持最小摩擦力，并有效地抵抗磨損。 箱體采用剛性鑄鋼殼體，使得箱體具有很高的強度和韌性。 氣缸采用進口不銹鋼或鋁合金鏡面氣缸，無油潤滑，摩擦系數小，耐腐蝕，具有超強的耐磨性和可靠性。

可選擇旋轉方向順時針旋轉或逆時針旋轉；兩端了螺絲可調節旋轉角，可調節角度范圍為-5°～+5°。 根據用戶要求可提供單作用彈簧復位式執行機構。
