[供應]35KV開關隔離開關電纜分接箱兩進一出供應風電場
- 產品產地：浙江
- 產品品牌：民浙電力
- 包裝規格：DFKW-40.5/630A
- 產品數量：48
- 計量單位：臺
- 產品單價：38000
- 更新日期：2023-06-26 08:45:49
- 有效期至：2024-06-25
-
-
- 收藏此信息

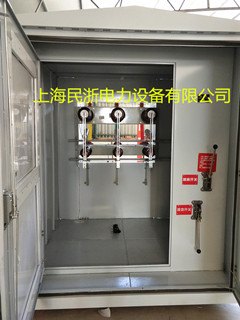

35KV開關隔離開關電纜分接箱兩進一出供應風電場
詳細信息
35KV開關隔離開關電纜分接箱兩進一出供應風電場技術參數
1) 型號：一進二出/一進三出
2) 額定電壓： 35kV
3) 最大工作電壓： 40.5kV
4) 主母線額定電流： 1000A
5) 工頻耐壓： 117kV，5min
6) 沖擊電壓： 200kV，±10次
7) 局部放電： 45kV下，≤10pc
8) 絕緣電阻：＞20MΩ
9) 熱穩定電流： 31.5kA，1S
10) 動穩定電流： 80kA，0.3S
11) 回路電阻： ≤40μΩ
12) 適應環境溫度： -45℃～60℃
13) 箱體防護等級：不小于IP54
14) 導體部分防護等級：不小于IP67
適用電纜截面：FS-YJHLV33-26/35kV-3×70、FS-YJHLV33-26/35kV-3×185、FS-YJHLV33-26/35kV-3×240
15) 隔離開關（適用于DFKW型）
額定電壓 40.5kV
額定電流 630A
額定短時耐受電流 20kA(4s)
額定峰值耐受電流 50kA
關合小電容電流能力 120A
機械壽命 >2000次
接地開關端時耐受電流 20kA(4s)
接地開關機械壽命 >2000次
16) 避雷器型號 YH5WZ-51/134。
35KV開關隔離開關電纜分接箱兩進一出供應風電場設備的運行環境條件：
1、 一次設備安裝地點：戶外
2、 海拔高度：70～80m
3、 地震烈度：Ⅶ度
4、 氣象條件：
1） 環境溫度：-20℃～+40℃
2） 最大日溫差：15℃
3） 最大風速：25m/s
4） 日照：0.1W/cm2（0.5m/s）
5） 平均相對濕度：72%（25℃）
6） 污穢等級：e級
7） 覆冰厚度：10mm
5、 電纜線路中電纜正常運行時導體的長期最高允許額定運行溫度為90℃。
6、 短路時（最長持續時間不超過5S）電纜附件的最高溫度不得超過250℃。
35KV開關隔離開關電纜分接箱兩進一出供應風電場產品特點：
a.箱體外殼采用厚度不小于2.0mm的優質不銹鋼鋼板制造而成，外殼有足夠的機械強度，在起吊、運輸和安裝時不應變形或損傷。
b.箱體外殼有噴涂防護層，防護層為靜電噴涂而成，涂層部分不小于150μm并應均勻一致。表面覆蓋涂層有牢固的附著力。箱殼至少15年不褪色、不生銹。
c.外殼顏色與周圍環境相協調，箱殼表面有明顯的警示標志。
d.電纜分支箱的門開啟角度大于90°，并設定位裝置。門設有密封措施，并裝有把手、暗閂和能防雨、防堵、防銹，鉸鏈應防銹鉸鏈，箱門有裝設暗鎖，并設外掛鎖孔。箱體設足夠的自然通風口，減少箱內凝露的產生，保證在本規范4.1條件下運行時，所有電器設備的溫升不超過其允許值。
e.分支箱內設絕緣防護門，防護門上標有安全警示標志，確保檢修人員安全。
f.電纜箱體頂蓋裝設防雨檐。
g.箱門內側標有主回路的線路圖，同時注明了操作程序和注意事項。
h.箱體底部兩側面共裝有4只起吊安裝用吊環。
i.箱體需能滿足一定的防水要求，防護等級需不低于IP54。
主要應用領域：
一、工程地點：廣東省清遠市連州市大路邊鎮
工程名稱：廣東連州泉山49.8MW風電場項目35KV集電線路工程
二、工程地點：貴州省黔東南苗族侗族自治州黎平縣
工程名稱：華潤電力貴州黎平06(肇興)風電項目工程
三、工程地點：貴州省黔東南苗族侗族自治州都勻市
工程名稱：35KV集電線路改造工程
