TR-9200型轉爐煤氣分析系統是根據煉鋼廠轉爐具體工況參數和要求，采用西安聚能公司成熟的分析控制技術和國際創新取樣預處理專利技術的基礎上而進行針對性設計的，具有國際領先水平。轉爐煤氣回收氣體分析系統是實現轉爐煤氣自動回收并保證煤氣柜與電除塵系統安全運行的關鍵和必要設備。安裝時應注意取樣點要選擇工藝流程中具有代表性的位置，保證取樣探頭和取樣管路的密封性，不能有泄露，分析儀柜應盡量靠近取樣點以減少系統滯后時間，管線加裝電伴熱帶等。在系統投入正常運行后，必須進行應用經驗的積累，制定合理的操作規程并嚴格執行，加強日常維護和點巡檢，使分析、控制達到最優化。

本系統主要由取樣單元、預處理單元、分析單元、標定單元、控制單元幾部分組成，本系統與升、降罩或引風機提供信號控制聯鎖，冶煉時連續監測轉爐煤氣中的CO、CO₂、O₂等氣體濃度。該系統適用于各種規格的轉爐煤氣低溫端引風機出口、柜前、柜后，可連續在線分析煙氣中CO、CO₂、O₂等氣體濃度。

量程：CO      0～100％      O₂      0～5%

系統主要技術指標：
●系統響應時間：≤10秒
●測量范圍：根據客戶要求定制
●測量精度：≤±1%  F.S
●穩定性：
                  零點漂移：≤量程的1%  /  月
                  量程漂移：≤量程的1%  /  月
●重復性：≤量程的1%
●固體顆粒物過濾精度：1μm
●取樣探頭終身免維護，壽命≥5年。系統維護周期＞1年
●信號輸出：4～20mA      隔離電流信號
●報警輸出：觸點容量3A／220V，功能自定義
●系統可靠性：平均無故障時間：MTBF≥20000小時
●PLC自動控制，連續取樣，自動反吹，分析結果超限預報警、連鎖控制功能。
●輸出信號：4～20mA，控制報警信號NO/NC
●工作電源：220VAC  50HZ
●工作溫度：＋5℃～＋45℃
●環境濕度：≤90%
●工作氣源：潔凈氮源≤1.6Mpa      30NM3/24h

概述：

鋼鐵及其他金屬的冶煉會產生大量的氣體，這些氣體的分析測量，對鋼鐵冶金企業的生產優化、能源氣回收、環保節能和安全控制具有非常重要的作用。聚能公司生產的TR-9200在線分析系統，不受背景氣體交叉干擾，排除了粉塵和視窗污染的影響，響應速度快，是鋼鐵冶金工業過程氣體分析的最佳選擇。

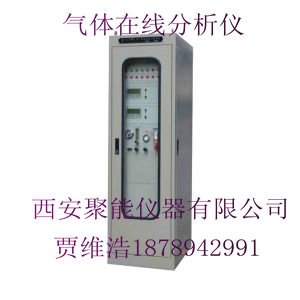

TR-9200轉爐氣體、高爐煤氣在線分析系統采用微正壓防塵儀表柜式結構，系統由取樣單元、預處理單元、分析單元、標定單元、  PLC聯鎖控制中樞單元幾部分組成。因此是國內最為完善的防塵分析系統。

●

適應項目

  取樣位置及分析組份

選用量程

儀器選型

高爐噴煤

煤粉布袋出口

O₂

0～10%

JNYQ—O－11C

CO

0～3000PPM

JNYQ—I－  41

磨煤機入口

O₂

0～10%

JNYQ—O－11C

煤粉倉

CO

0～3000PPM

JNYQ—I－  41

●

適應項目

取樣位置及分析組份

選用量程
