上海鴻蝶閥門有限公司

上海鴻蝶閥門有限公司專業生產銷售【高壓鍛造球閥】，歡迎來電咨詢【高壓鍛造球閥】的價格和詳細信息，好【高壓鍛造球閥】，上海鴻蝶閥門有限公司造！

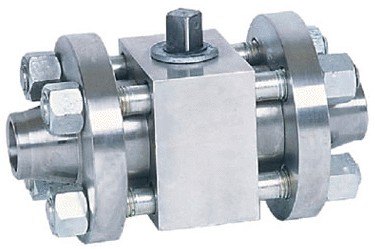

一、高壓鍛造球閥產品結構及其特性說明
高壓鍛造球閥是一種結構新穎，技術先進，性能可靠的高壓管路上使用的球閥，適用于石油、化工、電力等企業部門輸送水、蒸汽、油品及各種含腐蝕性氣體、液體等介質的管道、儲罐、容器設備上作啟閉裝置。其特點是：
1.閥門為全通道設計，流體阻力小。
2.閥門采用三體結構，拆裝方便，便于現場維修、更換。
3.具有防火結構，可以保證在意外失火的情況下的密封可靠性，而且密封面不易被介質沖刷。
4.下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。
5.閥門的啟閉力小，開關輕便。

二、高壓鍛造球閥性能及設計規范：
1. 公稱壓力等級: PN10.0、15.0、25.0（Mpa） ANSI 600、900、1500磅級
2. 公稱通徑: DN15～50； 1/2"-2"
3. 適用溫度: -29～150℃
4. 適用介質:碳鋼：適用水 蒸氣 油品等介質
                              不銹鋼：酸、堿等腐蝕性介質
5. 連結方式：焊接端按GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT

三、高壓鍛造球閥壓力驗試:驗收標準按JB/T9092及API 598

壓力級

PN(Mpa)

CLASS(Lb)

試驗介質

10.0

15.0

25.0

600

900

1500

強度驗試

15.0

22.5

37.5

15.5

22.5

38.5

含有防銹劑的水

高壓密封試驗

11.0

16.5

27.5

11.5

16.5

28.2

氣壓密封試驗

0.6

空氣

四、高壓鍛造球閥主要外型尺寸及重量

公稱壓力

公稱通徑

尺寸

(in)

mm

L

d

D

H

W

PN10.0(Mpa)
600
(Lb)

1/2"

15

165

14

22

52

130

3/4"

20

190

19

27

56

160

1"

25

216

25

34

67

160

11/4"

32

229

32

42

74

185

11/2"

40

241

38

48

88

185

2"

50

292

49

60

95

200
