一、 概述

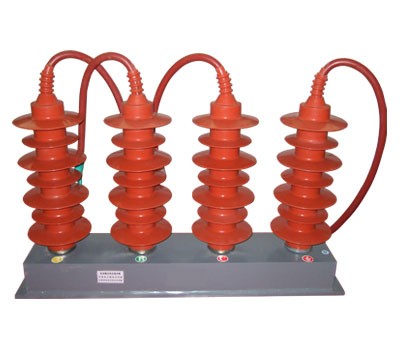

JPB三相組合式過電壓保護器是用于保護電力設備絕緣免受過電壓危害的保護電器，是一種新型的避雷器，

它在限制相地之間過電壓的同時，又對相間過電壓進行有效的限制。廣泛用于保護真空開關、旋轉電機、

并聯補償電容器、發電廠、變電站等等。這種三相組合式過電壓保護器已運行了十幾年，實踐證明是一種切實

可行有效限制相間過電壓的措施。一臺三相組合式過電壓保護器可起到六臺普通避雷器的作用。由于三相組合式過電壓保護器內

部采用了大容量氧化鋅電阻片作為主要元件，它具有良好的伏安特性和吸收過電壓的能力，對被保護設備

能提供可靠的保護，目前已廣泛為電力系統使用。
二、 執行標準：
   本產品執行國標GB11032-2000《交流無間隙金屬氧化物避雷器》，JB/T10496-2005《交流三相組合式無

間隙氧化物避雷器》，ZBK49005-90《交流系統用有串聯間隙金屬氧化物避雷器》，JB/T8459-1996《避雷

器產品型號編制方法》。
三、 三相組合式過電壓保護器結構特點
1、 外形小巧，絕緣耐高壓，極大地利用和縮減了使用空間；
2、 復合外套整體模壓，具有良好的密封、防爆、防潮性能，抗漏痕、抗電蝕，耐污，憎水性好；
3、 結構新穎獨特，技術性能優異，電氣絕緣性能好；
4、 高壓電纜接線，保證絕緣強度，安裝靈活；
5、 體積小，重量輕，節省占地，特別適合在開關柜內安裝。

四、 三相組合式過電壓保護器使用條件
1、 海拔高度不大于2000米；
2、 環境溫度：－40℃～＋40℃；
3、 電源頻率：48Hz～62Hz；
4、 長期施加在避雷器上的工頻電壓不超過避雷器的持續運行電壓；
5、 最大風速不超過35m/s；
6、 地震烈度7度及以下地區。
