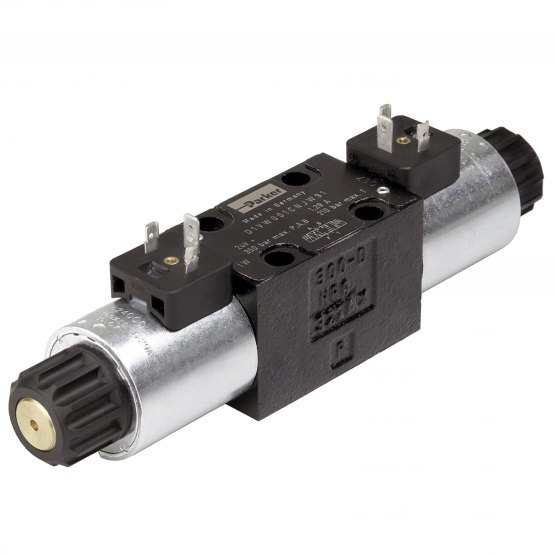

D41VW001C4NJW派克方向控制閥
派克液壓系統插裝閥Parker方向控制閥換向閥液壓閥
D41VW001C4NJWD41VW001C4NJWD41VW001C4NJW派克換向閥
D41VW001C4NJWD41VW001C4NJWD41VW001C4NJW派克換向閥
ParkerHannifinCorporation
派克漢尼汾公司
HydraulicSystems
液壓系統
HydraulicValves
液壓閥
閥門止回閥插裝閥先導閥
插裝閥液壓插裝閥
液壓螺紋插裝閥
液壓方向控制閥
D31DW，D31NW，D41VW，D81/91VW，D111VW系列先導操作方向控制閥
派克的系列D31DW，D31NW，D*1VW適用于任何工業應用，可根據功能限制和壓降設置先導式開關閥的標準。可選防爆型。
貨號：D41VW001C4NJW
名義尺寸：NG16/CETOP07
線軸編碼：1
線軸位置：3positions，springoffsetinposition0，operatedinpositionaorb
試點連接(進口/排水)：Internal/internal
輸入電壓：24(DC)
電磁閥的選擇：Standardsolenoidwithoutoptions
額外選項：na
最大流量(LPM)：300
材料-密封：NBR
通孔直徑(毫米)：20
系列：D41VW
性能特點
操作形式：先導
連接類型：連接器符合EN175301-803標準
安裝形式：底板安裝
驅動：電磁線圈
系列類型：方向控制閥
重量(kg)：10.30
PARKER液壓方向控制閥
D31DW，D31NW，D41VW，D81/91VW，D111VW系列先導操作方向控制閥
派克堅固耐用的先導操作直流閥系列D31DW，D31NW，D*1VW幾乎普遍適用。
各種閥芯和選項允許設計無限數量的液壓回路。
控制閥有四種尺寸：NG10/NFPAD05中的D31DW（標準）和D31NW（高流量），NG16/NFPAD07中的D41VW，D81VW（端口直徑最大為26mm）和NG25/NFPAD08中的D91VW（端口直徑最大為32mm）和NG32/NFPAD10中的D111VW。
所有尺寸均可根據ATEX和IECEx進行位置控制或防爆版本。
防爆型號閥門不僅經過ATEX認證（防爆等級為ExembIIT4Gb，適用于1區和2區），還配備符合IECEx標準的IECEx標準電磁閥適用于2G類設備。所有防爆電磁閥均采用直流設計。交流閥配有集成整流器。
市場和應用
-適用于任何工業應用
特點
-堅固的設計
-高流量
-低壓降
-可選位置控制
-可選不帶手動替換
-可選防爆版
優勢
-為您提供優越的代表我們在液壓系統的長期經驗設計
-適用于幾乎所有的系統
-最短交貨時間
注意：對于方向閥的所有操作條件，必須確保最小先導壓力。另外，在斷電的位置需要用軟管鏈接P到T需要外部壓力供應（外部入口）或一體式止回閥
派克液壓系統插裝閥Parker方向控制閥換向閥液壓閥
D41VW001C4NJWD41VW001C4NJWD41VW001C4NJW派克換向閥
D41VW001C4NJWD41VW001C4NJWD41VW001C4NJW派克換向閥
供應商信息：武漢億嘉隆機電設備有限公司
Attn：袁榮18971564403
Email：752455694@qq
Tel：027-87688933
Fax：027-87688939
Q扣扣Q：752455694
世變有漸，著寒署然，非寒而突署，署而突寒也。——明·王廷相《雅述上》
D41VW001C4NJW派克方向控制閥
派克液壓系統插裝閥Parker方向控制閥先導式換向閥液壓閥防爆電磁閥閥門
ParkerHannifinCorporation
派克漢尼汾公司
HydraulicSystems
液壓系統
HydraulicValves
液壓閥
PilotOperatedDirectionalControlValves
先導式方向控制閥
D31VW-D111VW系列先導式換向閥
概況
滑動閥芯式的先導式換向閥用于控制油流的方向。主滑動閥芯通過控制油的壓力換到所要求的位置上并通過止擋機構、定位機構或彈簧保持在其位置上。
控制油的壓力和流量對主滑動閥芯的換向性能有重要的影響。為了保證換向可靠，使用時必須選擇相應的控制油流。
在任何工作狀況下必須保證閥的最低的控制油壓力。
特點
-D*系列閥由派克在世界各地生產。
-3位4通和2位4通滑動閥芯式換向閥可用于閥塊式或板式安裝。
-先導閥帶NG6。
-通過直流或交流濕式電磁鐵進行電氣操作。
-工作油口可達350bar載荷。
-適用于D4和D8/9系列的補充：在P流道中裝背壓閥。
D31VW-D111VW系列先導式換向閥
所對應的公稱尺寸
D3-DINNG10CETOP5NFPAD05H
D4-DINNG16CETOP7NFPAD07
D8-DINNG25CETOP8NFPAD08
D9-DINNG25CETOP8NFPAD08
D11-DINNG32CETOP10NFPAD10


技術參數
概況
結構形式：滑閥式換向閥
操縱方式：電磁先導式
安裝位置：任意，優先考慮水平位置
環境溫度：-25°C...+50°C
公稱尺寸：
 DIN24340：10 16 25 32
 CETOP：5 7 8 10
 NFPA：D05H D07 D08 D10
接口：DIN24340A10-16-25-32/ISO4401/CETOPRP121-H/NFPAD05-D07-D08-D10
重量雙電磁鐵：6.6kg 10.3kg 18.5kg 68.0kg


液壓
工作介質：液壓油依照DIN51524/51525標準
油液溫度：-25°C至+70°C
粘度：2.8至400mm/s(2.8至400cSt)
允許的污染度：NAS1638等級7-9，達到β10>75
工作壓力：
 外控式：接口P，A，B，T，X350bar；Y口最大100bar
 內控式：接口P，A，B，X350bar；T，Y口最大100bar
泄漏：見說明
最大流量：100l/min 300l/min 700l/min 2000l/min
開啟壓力：見說明
控制壓力：5barmin.
響應時間：接通/斷開見說明


電氣
啟動時間：100%ED
防護級別：IP65依照DIN43650（在插和裝情況下）
接線方式：插頭板依照DIN43650標準，可選擇結構AF/PG11的插座，帶活引線的接線盒，也可選擇BradHarrison插座。
電壓
 直流電壓：
 代號K=12V
 代號J=24V
 代號U=98V
 代號G=198V
 交流電壓：
 代號Y=110V50Hz/120V60Hz
 代號T=220V50Hz/240V60Hz


ParkerHannifinCorporation
派克漢尼汾公司
HydraulicSystems
液壓系統
閥門止回閥插裝閥先導閥
插裝閥液壓插裝閥
液壓螺紋插裝閥
液壓方向控制閥
-D1VW/D1VW*EE系列換向閥
-D31DW，D31NW，D41VW，D81/91VW，D111VW系列先導操作方向控制閥
-D3W系列方向控制閥
-D1VW帶閥芯位置監控的電磁方向控制閥
-D1VW系列(8Watt)電磁方向控制閥
-D1SE系列2位3通方向控制閥
-D1VL/D3DL系列直動式換向閥
-D61VW系列(NFPAD08)先導式方向閥
-D3W系列帶感應式閥芯位置監控開關的方向控制閥
-D1MW/D3MW系列方向控制閥
-D1VP/D3DP系列直動式換向閥
-D4P/D9P/D11P系列直接操作方向控制閥
-D3L，D3LB系列手柄操作定向控制閥
-D1VC，D1VD，D1VG系列凸輪操作方向控制閥（NFPAD03）
-D4L/D9L方向控制閥
-D1VA氣動方向控制閥
-D1VW系列電磁換向控制閥（NFPAD03）
-ZIDW系列截止閥
-D61VL系列手柄操作方向控制閥
-D8P系列液動換向閥(NFPAD05H)
-D6P系列液動換向閥(NFPAD05H)
-D81VL系列手柄操作方向控制閥
-D61VA系列氣動操作方向控制閥
-D81VA系列氣動方向控制閥
-D81VW系列先導式方向閥(NFPAD08)
-D31DW，D31VW系列先導式方向閥(NFPAD05H)
……
盡小者大，積微者著。——《荀子·大略》
D41VW001C4NJW派克方向控制閥
派克液壓系統插裝閥Parker方向控制閥先導式換向閥液壓閥防爆電磁閥閥門
ParkerHannifinCorporation
派克漢尼汾公司
HydraulicSystems
液壓系統
HydraulicValves
液壓閥
PilotOperatedDirectionalControlValves
先導式方向控制閥
D31VW-D111VW系列先導式換向閥
型號列舉
D41VW001C1NJW
D41VW001C1NJW3A
D41VW001C1NJW3F
D41VW001C1NJW3K
D41VW001C1NJW3R
D41VW001C1NJWT
D41VW001C1NJWTI6N
D41VW001C1NKW
D41VW001C1NTW
D41VW001C1NTW3R
D41VW001C1NUW
D41VW001C1NYW
D41VW001C1NYW3R
D41VW001C1VJW3A
D41VW001C2NGW
D41VW001C2NGWTI6N
D41VW001C2NJW
D41VW001C2NJW3A
D41VW001C2NJWC
D41VW001C2NJWI6N
D41VW001C2NJWTI6N
D41VW001C2NJWW
D41VW001C2NSWTX5099
D41VW001C2NTW
D41VW001C2NUW
D41VW001C2NYW
D41VW001C2NYW3A
D41VW001C2VYW
D41VW001C3NJWI6N
D41VW001C4NGW
D41VW001C4NJEE
D41VW001C4NJW
